Home Assistant

Mano kelias į išmanius namus

Išmanūs namai mano gyvenime atsirado ne per vieną vakarą. Kelerius metus ieškojau sau tinkamiausio sprendimo: išbandžiau įvairias „Smart Home“ programas, lyginau jų galimybes ir tikrinau, kaip jos veikia kasdienybėje. Norėjosi sistemos, kuri leistų namus pritaikyti prie mano įpročių ir suteiktų laisvę įgyvendinti savo idėjas.

Po daugybės bandymų pasirinkau „Home Assistant“. Tuomet prasidėjo kantrus darbas: įrenginių sujungimas, automatizavimo kūrimas, valdymo skydelio derinimas ir nuolatinis tobulinimas. Kiekvienas mažas sprendimas tapo didesnės visumos dalimi, kol namų valdymas pamažu įgavo tokią formą, kokios ir siekiau.

Šiandien kelių metų paieškos ir darbai pagaliau davė norimą rezultatą. Mano „Vėjų kranto“ valdymo skydelyje vienoje vietoje susitinka namų įranga, apšvietimas, šildymas, muzika, orų duomenys ir elektros energijos apskaita. Tai mano paties susikurta namų aplinka, kurioje technologijos padeda kasdien gyventi patogiau. O kartu – dar vienas projektas, kuriame visada lieka vietos naujai idėjai.

„Home Assistant“ įdiegtas „Synology NAS“ serveryje ir veikia atskirame konteineryje. Čia sutelktas įrenginių valdymas, automatizavimo logika ir namų duomenys, o kasdieniam naudojimui „Vėjų kranto“ valdymo skydelis pritaikytas 10,1 colio liečiamajam „Smart Home Control Panel“ ekranui.

Šis skydelis montuojamas patogioje namų vietoje, kad svarbiausia informacija ir valdymo funkcijos visada būtų po ranka. Vienu prisilietimu galima valdyti namų įrangą, reguliuoti šildymą, pasirinkti muziką ar peržiūrėti energijos suvartojimą. Taip kelerius metus kurtas projektas tampa natūralia kasdienio gyvenimo dalimi – namų valdymo centru, sukurtu pagal mano poreikius.

„Vėjų krantas“ – mano Home Assistant namų valdymo skydelis.

Buto planas ir kambarių klimatas

Į savo „Home Assistant“ pridėjau buto planą, kuriame galima matyti kiekvieno kambario temperatūrą ir oro drėgmę. Duomenys automatiškai atsinaujina iš kambariuose esančių daviklių.

Rodmenys išdėstyti tiesiai ant plano, todėl vienu žvilgsniu matyti, kur šilčiau, vėsiau ar drėgniau. Paspaudus rodmenį galima peržiūrėti jo kitimo istoriją.

Viskas patogiai pasiekiama tiek telefone, tiek ant sienos esančiame namų valdymo ekrane. 🌡️💧

Buto planas mano „Home Assistant“ skydelyje — kambarių temperatūra ir oro drėgmė vienoje vietoje.

KST – KumpisRadio Smart Terminal

Mano sukurtas išmanusis durų užraktas

Viskas prasidėjo nuo visai praktiško reikalo – sulūžusios mano darbo NFC kortelės. Ieškodamas būdo pasidaryti jos kopiją, įsigijau „Proxmark3 Easy“. Atrodė, kad laukia vienas nedidelis darbas, tačiau smalsumas greitai nuvedė toliau: norėjosi suprasti, kaip kortelės atpažįstamos, kaip veikia skaitytuvai ir kas iš tiesų vyksta pridėjus kortelę prie durų terminalo.

O tada – kuo gilyn į mišką, tuo storesni medžiai! Vienas atsakymas atnešdavo kelis naujus klausimus, o kiekvienas bandymas – dar vieną idėją. Nuo kortelės kopijos paieškų pamažu perėjau prie savo terminalo, vartotojų valdymo ir durų atrakinimo logikos kūrimo. Taip iš mažo kasdienio rūpesčio išaugo KST – „KumpisRadio Smart Terminal“ projektas.

KST – „KumpisRadio Smart Terminal“ – mano sukurtas išmanusis durų užraktas ir vietinė prieigos kontrolės sistema. Jos pagrindas – „CrowPanel ESP32-S3“ terminalas su liečiamuoju ekranu, NFC kortelių skaitytuvu ir PIN kodo klaviatūra, leidžiantis patogiai valdyti patekimą į patalpas.

Terminalas per MQTT siunčia prieigos užklausas KST serveriui, kuris patikrina vartotojo leidimus ir priima galutinį sprendimą dėl durų atrakinimo. Interneto naršyklėje galima administruoti vartotojus, jų roles, NFC korteles bei PIN kodus ir peržiūrėti įvykių žurnalus. Ryšiui nutrūkus užraktas lieka užrakintas, o programinės įrangos atnaujinimai per tinklą turi automatinio grįžimo į ankstesnę versiją apsaugą – šiame projekte patogumą derinu su patikimumu ir apgalvota valdymo logika.

„Proxmark3 Easy“ – mažas įrenginys, atvėręs duris į gerokai didesnį projektą.

KST – „KumpisRadio Smart Terminal“: mano sukurtas išmaniojo durų užrakto terminalas.

Vėjų krantas

Mano sukurtas E-Paper orų ekranas

„Vėjų krantas“ – mano sukurtas orų ekranas, kuriame atsispindi mano meteorologinės stotelės „Ecowitt WS3900“ matuojami Great Yarmouth orai. Duomenys pirmiausia keliauja į „Raspberry Pi 4“, kuriame veikia meteorologinių duomenų kaupimo ir apdorojimo programa „Cumulus MX“. Iš čia per MQTT jie perduodami į 5,79 colio „E-Paper“ ekraną – „Vėjų krantą“.

Ekrane matyti temperatūra, drėgmė, vėjas, gūsiai, atmosferos slėgis ir krituliai. Temperatūros bei vėjo grafikai, paros suvestinė ir trumpi lietuviški komentarai padeda pastebėti, kaip keičiasi oras prie Šiaurės jūros. Taip lauke išmatuoti duomenys tampa aiškiu kasdieniu orų vaizdu, kurį galima peržvelgti vienu žvilgsniu.

Tai asmeninis projektas, jungiantis mano domėjimąsi meteorologija, elektronika ir programavimu. Nuo stotelės jutiklių iki savo sukurto ekrano – kiekviena šios grandinės dalis prisideda prie mažo, bet gyvo Great Yarmouth orų paveikslo mano namuose.

Mano stotelės meteorologiniai (WX) duomenys taip pat perduodami į APRS sistemą. Stotelę, pažymėtą šaukiniu „M0NPQ-13“, ir jos orų duomenis galima peržiūrėti žemėlapyje.

„Vėjų krantas“ – Great Yarmouth orai mano sukurtame E-Paper ekrane.

Mano „Ecowitt WS3900“ meteorologinė stotelė – „Vėjų kranto“ orų duomenų šaltinis.

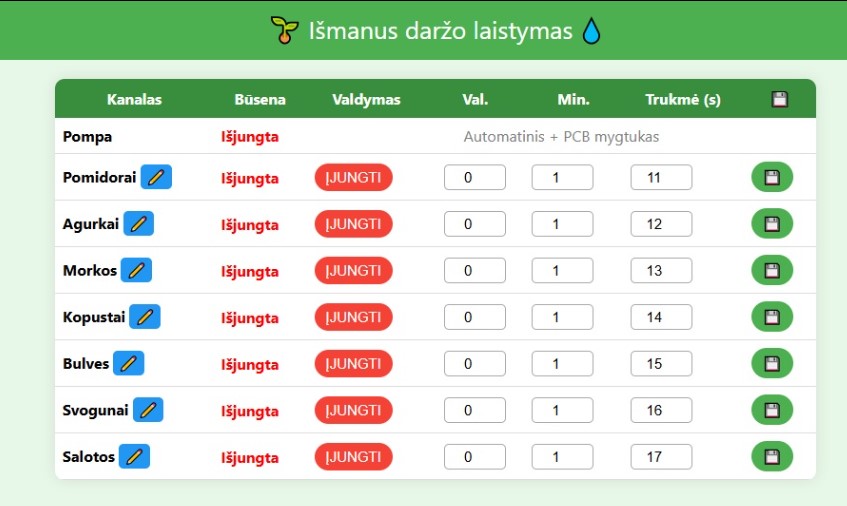

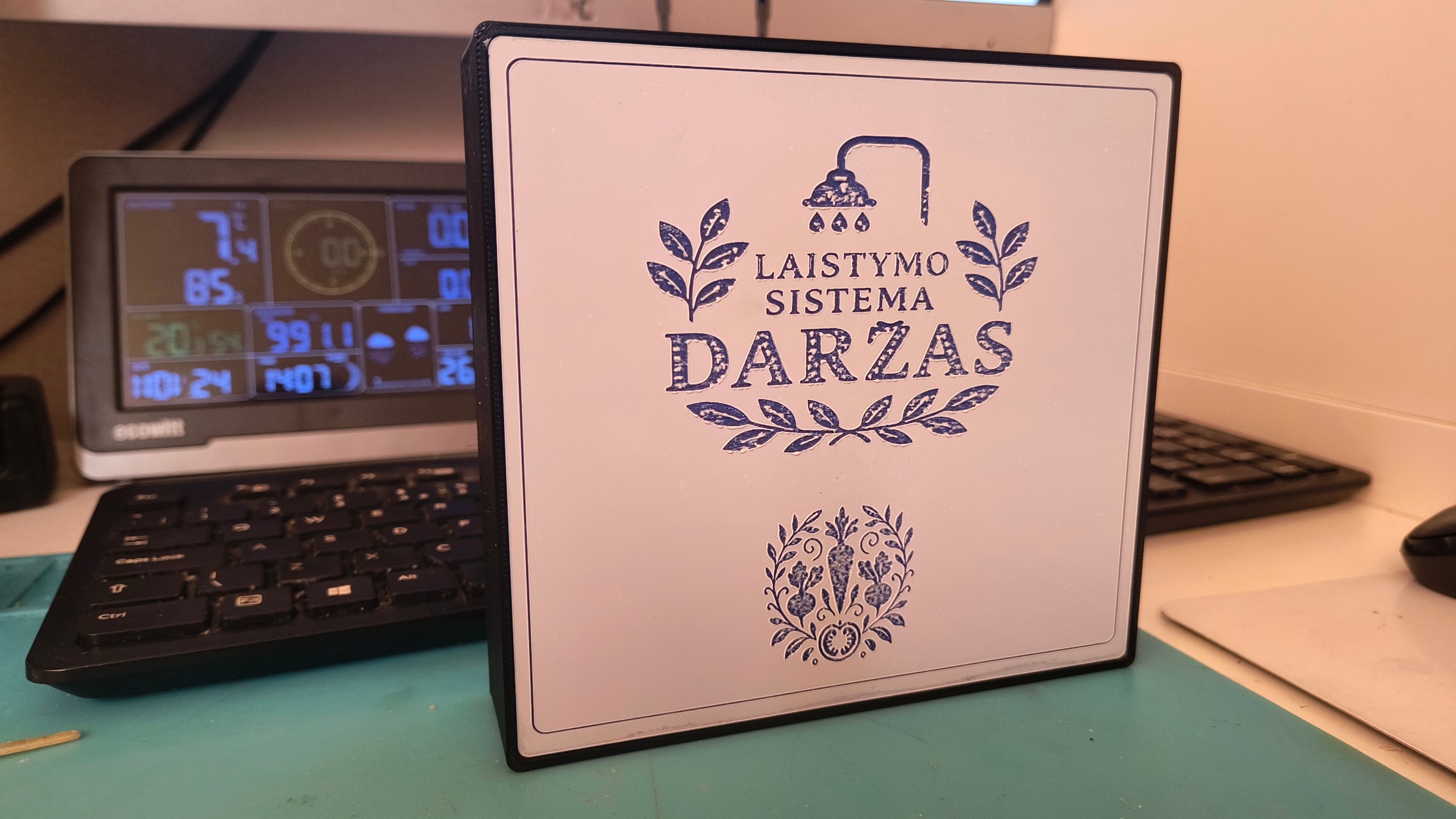

Daržo pagalbininkas

Vienas iš mano naujausiai įgyvendintų projektų

Tikroji motyvacija šiam projektui gimė 2025-ųjų metų pabaigoje, kai pagaliau įsigijau sodo sklypą. Nors tai buvo džiugus įvykis, greitai supratau, kad norint turėti vešlų daržą ir kartu išlaikyti mobilumą, man reikia patikimo pagalbininko.

💡 Ateities vizija & Planai

Saulės jėgainė

Off-grid sistema energetinei nepriklausomybei.

Apskaita & Loginimas

Energijos generavimo matavimai realiu laiku.

Pastovus internetas

LTE/5G ryšio mazgas nuolatiniam prieinamumui.

Telemetrija

Jutikliai tiksliam laistymo poreikio nustatymui.

Idėjų ir ambicingų planų niekada netrūksta – tik gaila, kad paros valandų viskam neužtenka...
